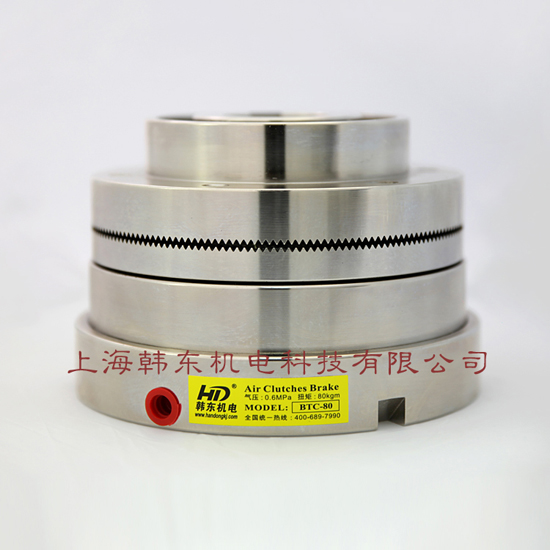

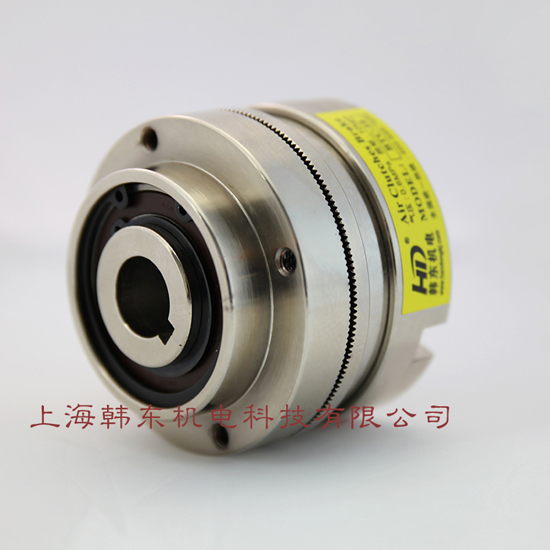

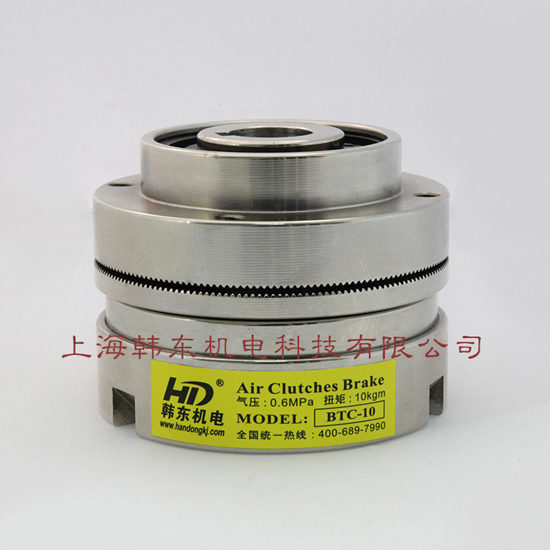

圖1 BTC外觀圖

BTC相對于其他類離合器具有以下幾種優勢：

1. 體積小，安裝空間選擇廣。

2. 齒式接合傳遞扭矩穩定，軸向位置，無滑差、扭矩?fù)p失；

3. 連接、分離迅速，動作靈敏，快捷；

4. 一體化結構，嚴格控制零件精度，齒合同軸度較高；

5. 可傳遞高轉速，轉動慣量較小；

6. 零件外觀美觀，安裝在外側，不會影響整個設計產品的美感。

BTC基本結構

圖2 BTC構造圖

      BTC產品是通過氣缸推動驅動齒盤向左運動與法蘭齒盤接合，實現接合；通過分離彈簧推動驅動齒盤脫開，實現分離的。

BTC的安裝及注意事項

BTC通過中心軸孔鍵連接產品輸出的驅動軸，而法蘭端連接從動端?？蛇M(jìn)行對軸安裝，也可安裝其他傳動裝置，如帶輪、鏈輪、齒輪等，具體圖3所示：

(a) 對軸安裝                         (b) 帶輪、鏈輪、齒輪的安裝

圖3 BTC安裝示意

如圖2（b），安裝帶輪、齒輪時，應盡量將徑向受力中心盡量對齊法蘭內部兩組軸承的承載中心，過分偏置會使產品齒面出現偏心現象，軸承、氣缸等受偏載力，進而影響產品整體壽命。

安裝時，對氣缸要進行旋轉限位，主要有兩種限位方式，一種方式是利用圖2（a）方式限位，另一種是利用輔助制動螺紋孔限位，在做限位設計時，要注意不能剛性連接，即不能額外對氣缸施加偏載力。
