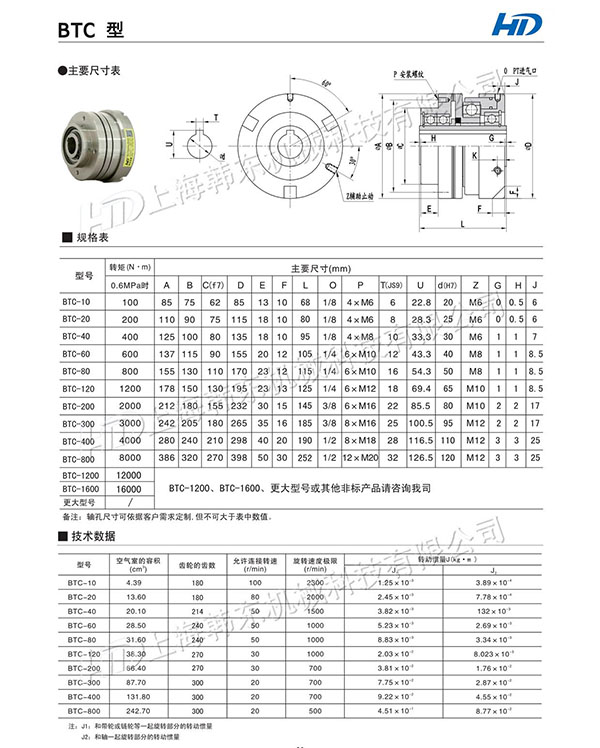

技術參數

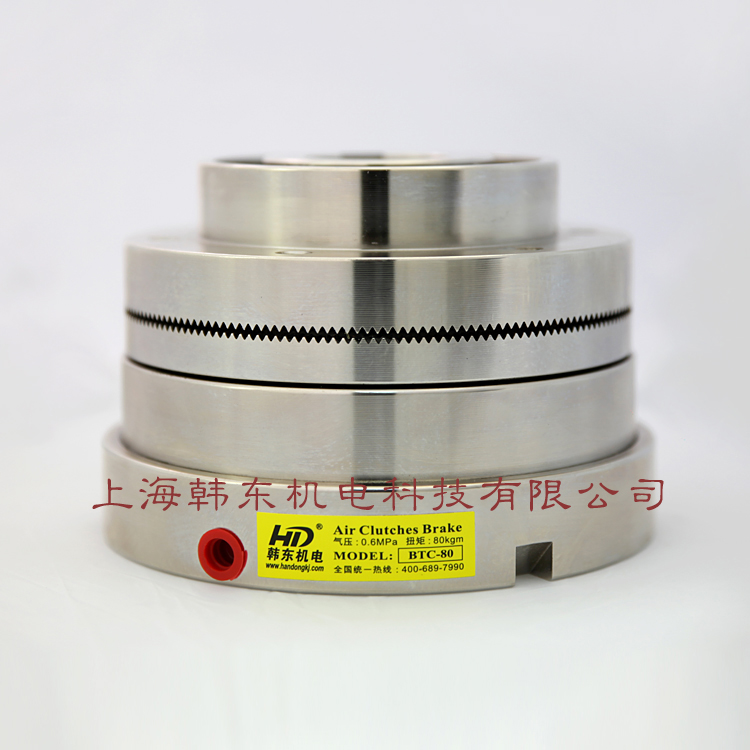

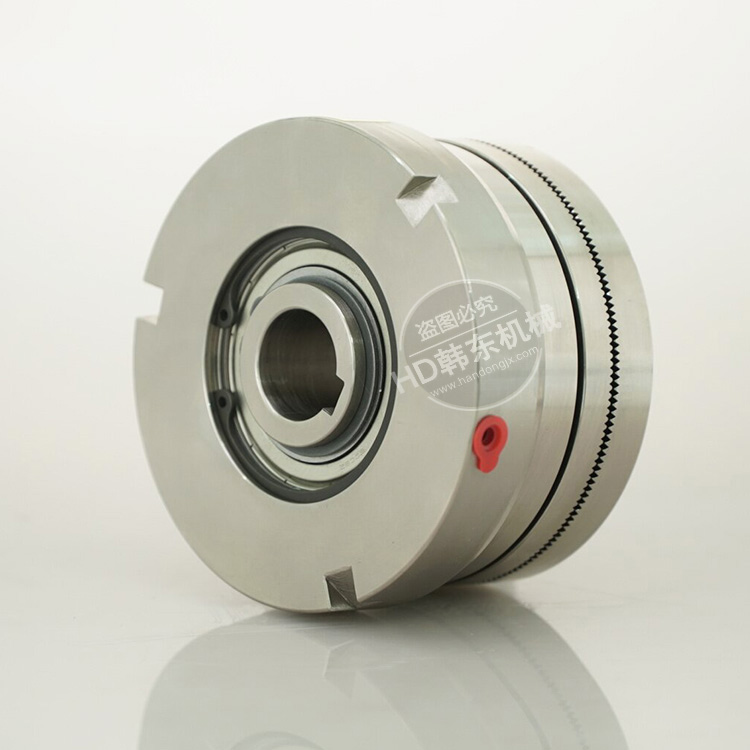

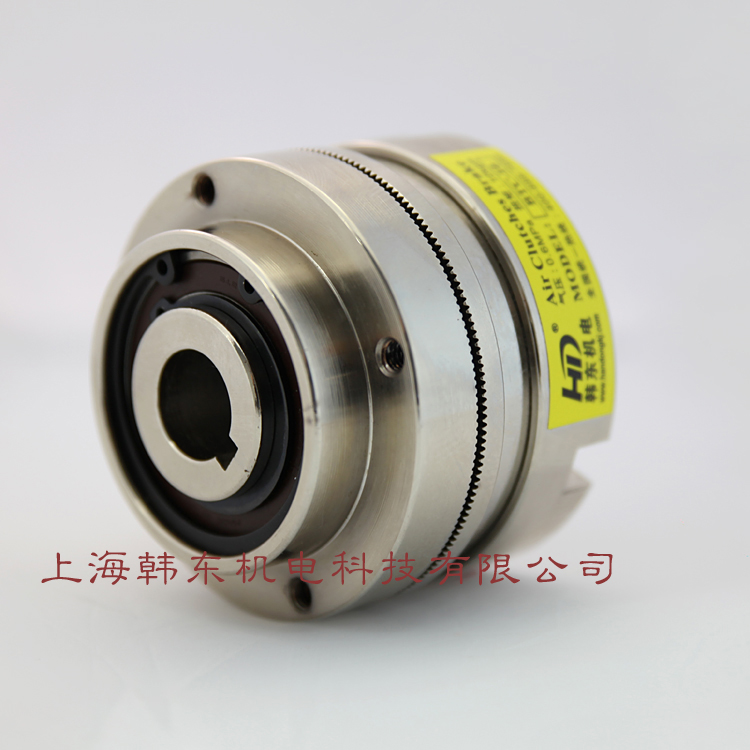

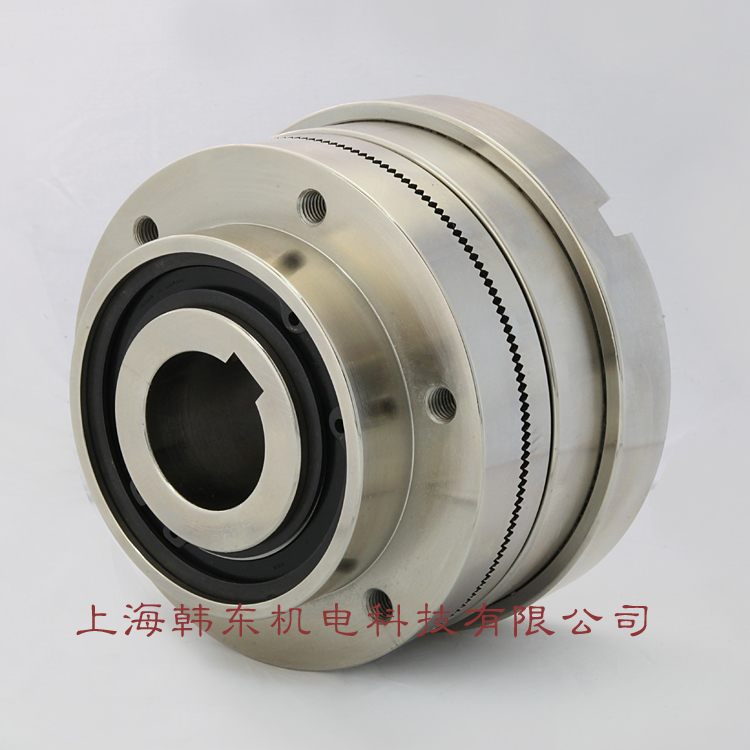

產品名稱：氣動齒式離合器BTC型

產品類別：氣動離合器

品牌：韓東（HD)

產品型號：BTC-10,BTC-20,BTC-40,BTC-60,BTC-80,BTC-120及更大尺寸(可定制尺寸)

軸徑范圍：20-120mm（可定制軸徑）

轉速范圍：500-2300r/min

產品特征描述

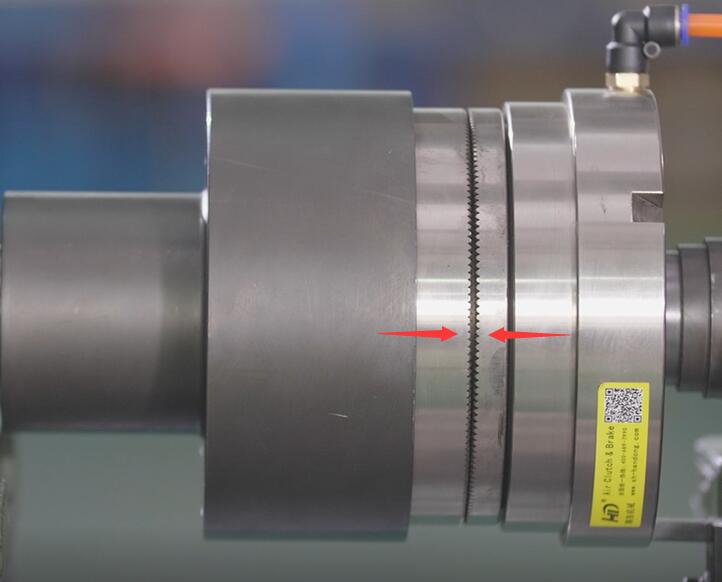

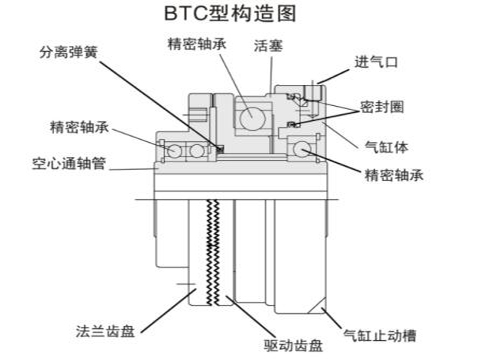

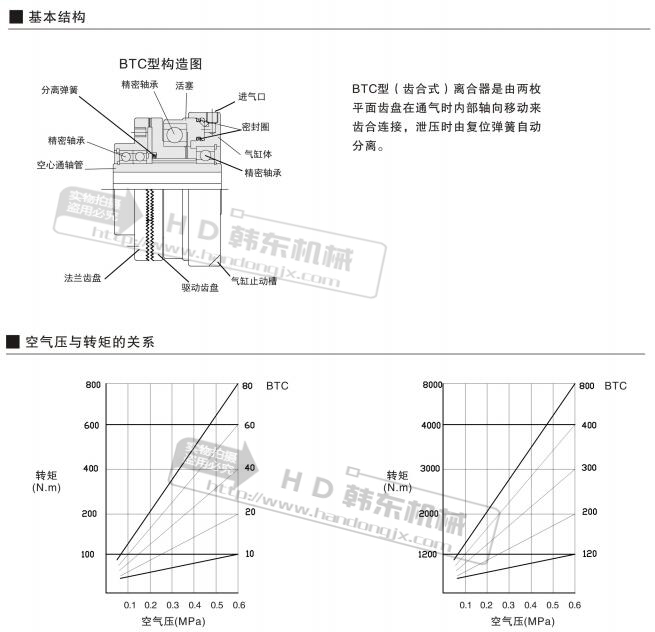

1. BTC型（齒合式）離合器是由兩枚平面齒盤在通氣時 內部軸向移動來齒合連接，泄壓時由復位彈簧自動分離

2. BTC型齒合式氣動離合器為齒合齒的連接傳達動力，外形小但額傳達大扭矩，可在狹小空間使用

3. 齒與齒的連接，體積小

4. 一體化結構安裝簡單，不用擔心齒合同軸度。

5. 需低速連接，但可高速運行轉。

產品使用說明

1. 氣缸的牽連回轉

氣缸和活塞部分由于軸承的作用發生的牽連回轉，用3個45度的槽或Z-M的螺紋來固定或止動。但要止動適當，不能因外界過盈力量使氣缸偏、斜而工作不正常。

2. 往軸上安裝時注意

往軸上安裝離合器時，盡可能使用專用工具對空心軸管加壓，切勿沖擊氣缸或其他易損部位。

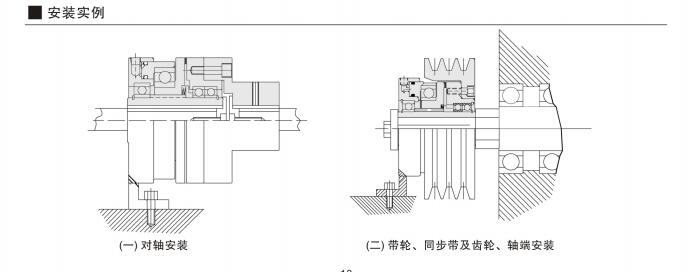

3. 帶輪、齒輪的軸端安裝

帶輪或齒輪的徑向受力中心盡量對齊法蘭內部?jī)山M軸承的軸承中心，過分偏置會影響產品的使用壽命。

4. 軸承相關

一般都采用的密封軸承，免維護，少數部分需根據使用環境的關系，通常1至6個月適當補充潤滑脂來維護。

5. 避免超負荷運轉

產品選型時盡量采用轉矩1.5倍至2倍的安全系數，過載使用會造成齒面的損壞或降低使用壽命。
